機車繼電器的功能是什麼

機車繼電器的功能是什麼?繼電器是機車上的一個重要電器零件,主要功能是讓駕駛可以透過低電流控制高電流的一種裝置,當機車駕駛要發動機車的時候,按下引擎發動按鈕,繼電器會立即動作,接通引擎的電,過電啟動馬達轉動,進行發動引擎的動作。

機車為什麼需要繼電器?這個原因很簡單,因為電瓶的電流過大,啟動開關若直接連接電瓶,會比較危險,而且通電的線也不能太細,所以機車在設計的時候,會把啟動開關先連接到繼電器,讓繼電器負責連接電瓶與啟動馬達間的巨大電流,提升線路使用的安全。

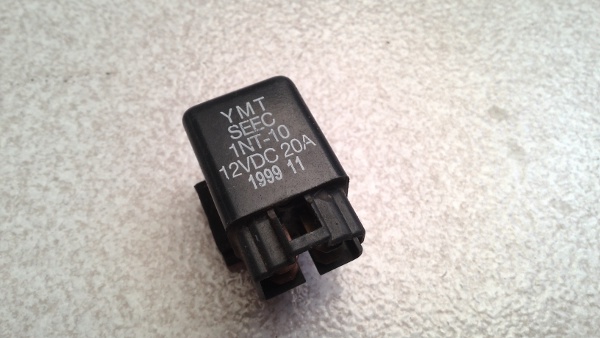

機車繼電器圖1機車繼電器外觀
機車繼電器尺寸很小,長寬不過幾公分的大小,卻決定著引擎是否可以發動的關鍵,當按下引擎發動按鈕,微小的電流就足以讓繼電器動作,繼電器內部會讓啟動馬達的斷路切換為迴路,電瓶巨大的電流就可以通過,讓啟動馬達轉起來。
機車繼電器圖2機車繼電器底下的 PIN 腳
機車繼電器就像是交通樞紐一般,連接著啟動開關、電瓶以及啟動馬達,從圖中這顆 12 伏特 20A 的繼電器底部,可以看到四支 PIN 腳,車上會有對應的接頭。

機車繼電器壞掉會有什麼症狀?

繼電器動作的時候會有一種接合的聲音,大約像是的聲響,如果完全不會動作,很可能繼電器就壞掉了,假設繼電器故障,則啟動馬達就不會過電,當然就不會運轉,這時候如果用腳踩可以發動,表示引擎與火星塞沒有問題,壞的有可能是繼電器,那假設繼電器有發出搭或嗒的聲響,可是啟動馬達沒有運轉,就有可能是啟動馬達出問題了。

機車繼電器壞掉還有種常見的情況,就是按下啟動按鈕,可以讓繼電器動作並順利發動引擎,可是引擎發動後,繼電器不會自己切斷電流,換句話說,駕駛者放開啟動按鈕,引擎也順利發動,啟動馬達卻還是轉個不停,這時候必須趕快熄火,因為繼電器故障了,無法讓啟動馬達斷電,一直運轉會損壞,不過這種情況也有可能是啟動開關卡住沒有彈回。
